| CP-84A |

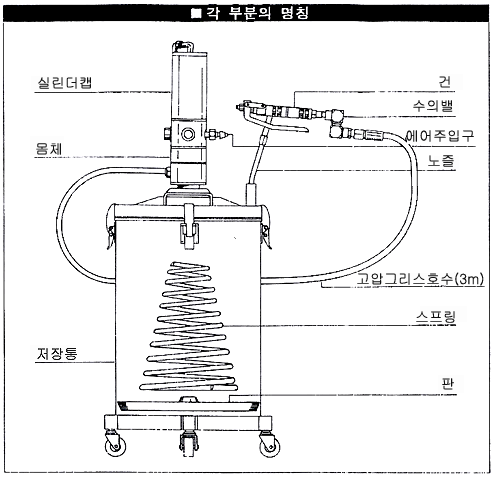

1] 각 부분의 명칭

2] 사용순서

1) 그리스를 통안에 가득 채운다. 　
2) 에어 주입구에 에어호스를 연결한다 　
3) 2~3분 작동 후 호스노즐에 그리스가 다차면 펌프작동이 멈춘다. 　
4) 그리스 주입시 펌프가 작동된다.

3] 주의할 점

* 에어압력은 5~7K이상 초과를 금한다. 초과시 펌프에 무리가 가므로 에어 압력조절기를 달아줄 것 　
* 겨울철은 그리스에 오일을 약간 섞어 사용할 것. (그리스 7 : 오일 3) 　
* 그리스에 폐유, 석유, 경유, 브레이크 오일은 절대 섞지 말 것. 　
* 펌프 작동시 작동이 불량하다고 망치 또는 다른 물건으로 치거나 충격을 가하지 말 것.
* 기계 고장시 함부로 분해하지 말고 구입처나 A/S센터로 문의할 것 　
* 주문에 한해서 드럼용 그리스 펌프도 준비되어 있습니다.

4] 의문점과 처치방법

>1) 펌프작동은 잘되는데 그리스가 안 나오는 경우 　
* 먼저 통안에 그리스가 절반 이상 들어있는지 확인한다. 　
* 위의 1번 그림과 같이 그리스가 통안에 절반 이하일때는 펌프 작동은 잘되나 그리스가 잘 나오지 않음. 　
실리더 작동은 하면서 빈 공간이 생겨 그리스를 눌러 주지 못함. 　
* 2번과 같이 절반 이상 채웠을 때는 빈 공간이 생기더라도 그리스 무게에 의해 빈 공간을 채워 줌.

　
2) 통안에 그리스가 절반 이상 들어있는 데도 펌프작동은 잘되나 그리스가 안나오는 경우
* 먼저 고압 그리스 호스를 빼고 에어 주입구에 에어를 꽂고 기계 속의 공기를 빼준다.
* 토출입구에 그리스가 나오면 다시 고압 그리스호스를 연결한다. 　
* 그리스 점도가 아주 된 상태이므로 오일을 약간 섞어서 묽게 해줄 것. (그리스 7 : 오일 3) 　
* 부득이 한 경우(오일을 섞어서는 안될 경우) 그리스를 눌러주는 스프링 압력판을 설치해서 사용할 것.(스프링 압력판은 별도 품목임) 　
* 흡입 파이프 실린더 부분에 이물질이 들어 있으므로 분해해서 청소해 줄 것.

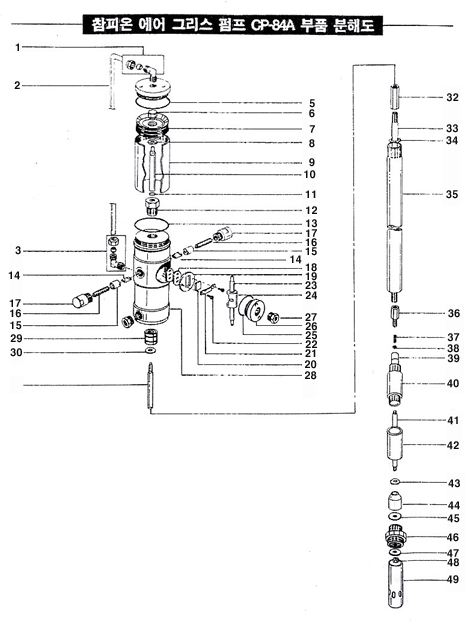

5] 분해도

1	연결엘보	26	몸체 볼트(大)
2	에어파이프	27	에어카프링
3	연결엘보	28	몸체 볼트(大)
4	오링	29	우레탄커버
6	넛트	30	동 와셔
7	실린더 바킹(大)	32	육각 볼트
8	철 와셔	33	연결 파이트(大)
9	실린더 캡	34	와셔
10	박킹 연결파이프	35	그리스 통관 파이프(大)
11	오링	36	육각 볼트
12	몸체내부 육각 볼트	37	스프링
13	오링(大)	38	볼
14	햄머 키	39	피스톤
15	햄머 캡	40	피스톤 커버
16	스프링	41	피스톤 파이프(小)
17	스프링 캡	42	밸브피스톤 파이프 커버
18	에어 순환 밸브	43	삼각 밸브
19	밸브 캡	44	가죽 밸브
20	프라스틱 밸브	45	삼단 밸브
21	밸브 크립	46	밸브 망
22	크립 볼트	47	흡입 와셔
23	연결 심보	48	넛트
24	유니온	49	밸브 커버
25	오링
